 Tính khối lượng trong TDT

Xem chủ đề cũ hơn Xem chủ đề mới hơn Go down
Chuyển đến trang : 1, 2  Next
Tác giảThông điệp
conjin
Thành viên chính thức
Thành viên chính thức


Tổng số bài gửi : 13
Points Quality : 1611
Số lần được cảm ơn : 6
Join date : 28/07/2012

Bài gửiTiêu đề: Tính khối lượng trong TDT   Sat Jul 28, 2012 11:09 am

em mới được giao làm đường thành phố dùng TDT để thiết kế.
Em đang vướng cái mắt cắt ngang TDT và mã tính diện tích. bác nào có công trình làm bằng TDT có thể gởi lên giúp mình tham khảo với. Xin chân thành cảm ơn
Về Đầu Trang Go down
qkhs.live
Thành viên VIP


Tổng số bài gửi : 764
Points Quality : 192960
Số lần được cảm ơn : 64
Join date : 15/09/2010
Age : 35
Đến từ : Tây Bắc

Bài gửiTiêu đề: Re: Tính khối lượng trong TDT   Sat Jul 28, 2012 1:53 pm

Đây là thiết kế cắt ngang và công thức diện tích cho đường cấp III-MN-4054-2005 nâng cấp cải tạo.
Bạn tham khảo
[You must be registered and logged in to see this link.]

--------------------------------------------------------------------------
****************************************************************************


[You must be registered and logged in to see this link.]
[You must be registered and logged in to see this link.] [You must be registered and logged in to see this link.] [You must be registered and logged in to see this link.] [You must be registered and logged in to see this link.]
Về Đầu Trang Go down
conjin
Thành viên chính thức
Thành viên chính thức


Tổng số bài gửi : 13
Points Quality : 1611
Số lần được cảm ơn : 6
Join date : 28/07/2012

Bài gửiTiêu đề: Re: Tính khối lượng trong TDT   Sun Jul 29, 2012 2:13 pm

cảm ơn anh rất nhiều. Sẵn tiện anh có thể giúp em các loại diện tích đươc định ngĩa trong vnroad không anh.
Em đang bố trí công dọc trên trắc ngang. Nhấp vào lệnh cống dọc hiện lên bảng em chọn mép cuối rãnh đan nhưng mà phần mềm không thấy vẽ cống dọc, Xin hỏi cần làm bước gì trước nữa không
Về Đầu Trang Go down
qkhs.live
Thành viên VIP


Tổng số bài gửi : 764
Points Quality : 192960
Số lần được cảm ơn : 64
Join date : 15/09/2010
Age : 35
Đến từ : Tây Bắc

Bài gửiTiêu đề: Re: Tính khối lượng trong TDT   Sun Jul 29, 2012 5:19 pm

1. Phần công thức diện tích:
Mỗi loại công trình có thể dùng 1 loại khuôn đường khác nhau. Và công thức diện tích cho từng loại khuôn đó có thể giống hoặc khác nhau. Để có thể dùng chung được thì phải lập ra 1 loại khuôn và công thức bao quát đại diện cho nhiều trường hợp (1 số trường hợp đặc biệt thì phải lập riêng). Khuôn đường trong TDT rất đa dạng và phong phú tuy nhiên dùng cho đường nâng cấp cải tạo thì còn hạn chế và sai nhiều nếu ko để ý. Mình đang đề nghị bên TDT xem lại phần khuôn này nhưng chưa có phản hồi.
Ví dụ như:
+ Phần khuôn có kết cấu <60cm thì chiều dày lớp đầm chặt chưa giữa khuôn đào và khuôn đắp khác nhau TDT chưa làm được.
+ Khuôn kéo dài lỗi nhiều phải làm thủ công.
+ Khuôn rãnh đan không tự kéo dài được.
Khai báo khuôn giữa lề gia cố và mặt đường mặc dù có kết cấu giống nhau nhưng lại không cho dùng chung 1 loại mã khuôn mà phải lập riêng mã khuôn.
.....
2. Cống dọc:
Bạn lưu ý, cống dọc có 2 lựa chọn.
a. Lựa chọn áp cắt ngang cống bằng Block có sẵn.
b. Lựa chọn áp cắt ngang cống bằng cách khai báo trực tiếp (thường dùng).
Ngoài ra TDT còn có thiết kế rãnh hộp kỹ thuật trên TN
Để áp được thiết kế cống dọc trên TN bạn cần phải kẻ đường đỏ cao độ đáy rãnh trên TD. Trường hợp của bạn có thể lỗi do thiếu bước này.

Bạn có thể liên hệ trực tiếp với Mr Hùng trưởng phòng kỹ thuật bên TDT để được trợ giúp qua Yahoo: [You must be registered and logged in to see this link.]
Chúc bạn thành công.
Còn vướng mắc gì cứ PM lại mình biết tới đâu giải đáp tới đó.

--------------------------------------------------------------------------
****************************************************************************


[You must be registered and logged in to see this link.]
[You must be registered and logged in to see this link.] [You must be registered and logged in to see this link.] [You must be registered and logged in to see this link.] [You must be registered and logged in to see this link.]
Về Đầu Trang Go down
conjin
Thành viên chính thức
Thành viên chính thức


Tổng số bài gửi : 13
Points Quality : 1611
Số lần được cảm ơn : 6
Join date : 28/07/2012

Bài gửiTiêu đề: Re: Tính khối lượng trong TDT   Mon Jul 30, 2012 8:35 am

Cảm ơn anh rất nhiều. Cái cống dọc đúng là do em thiếu bước này.
Trong TDT em vẫn chưa khai báo được tự động về khuôn của nền K98. Với khuôn nền đào và nền đắp. Đắp lu lèn K98=50 cm còn đào 30cm. Không biết có thể khai tự động được không hay là vẫn phải khai bằng tay từng mặt cắt.
Về Đầu Trang Go down
qkhs.live
Thành viên VIP


Tổng số bài gửi : 764
Points Quality : 192960
Số lần được cảm ơn : 64
Join date : 15/09/2010
Age : 35
Đến từ : Tây Bắc

Bài gửiTiêu đề: Re: Tính khối lượng trong TDT   Mon Jul 30, 2012 8:48 am

Cái này TDT ko làm được bạn ạh, bạn chịu khó áp thủ công giống Nova thôi. Nhưng TDT dở hơn Nova ở chỗ khi áp khuôn chỉ điểm thì không tự động xóa khuôn cũ áp trước đó nên lại mất công xóa thủ công cái đó thêm 1 lần nữa và khi đè lên nhau rồi xóa rất khó.
Bạn cũng có thể dùng ADS. ADS phần này thì lại làm rất tốt. Tự động toàn bộ không phải thủ công chút nào.

--------------------------------------------------------------------------
****************************************************************************


[You must be registered and logged in to see this link.]
[You must be registered and logged in to see this link.] [You must be registered and logged in to see this link.] [You must be registered and logged in to see this link.] [You must be registered and logged in to see this link.]
Về Đầu Trang Go down
conjin
Thành viên chính thức
Thành viên chính thức


Tổng số bài gửi : 13
Points Quality : 1611
Số lần được cảm ơn : 6
Join date : 28/07/2012

Bài gửiTiêu đề: Re: Tính khối lượng trong TDT   Mon Jul 30, 2012 2:16 pm

qkhs.live đã viết:
Cái này TDT ko làm được bạn ạh, bạn chịu khó áp thủ công giống Nova thôi. Nhưng TDT dở hơn Nova ở chỗ khi áp khuôn chỉ điểm thì không tự động xóa khuôn cũ áp trước đó nên lại mất công xóa thủ công cái đó thêm 1 lần nữa và khi đè lên nhau rồi xóa rất khó.
Bạn cũng có thể dùng ADS. ADS phần này thì lại làm rất tốt. Tự động toàn bộ không phải thủ công chút nào.
bác có thể giúp em một cái video làm bằng ads khai báo mặt cắt ngang đường đô thị và lớp k98. Em muốn tham khảo trước khi tư vấn xếp chuyển qua dùng ADS.
cảm ơn anh nhiệt tình giúp đỡ
Về Đầu Trang Go down
qkhs.live
Thành viên VIP


Tổng số bài gửi : 764
Points Quality : 192960
Số lần được cảm ơn : 64
Join date : 15/09/2010
Age : 35
Đến từ : Tây Bắc

Bài gửiTiêu đề: Re: Tính khối lượng trong TDT   Mon Jul 30, 2012 9:23 pm

Bạn liên hệ với Mr Dân đi. Nếu có ý định dùng ADS thì liên hệ trực tiếp với cậu ấy, cậu ấy sẽ test cho xem và hướng dẫn tỷ mỉ luôn.

--------------------------------------------------------------------------
****************************************************************************


[You must be registered and logged in to see this link.]
[You must be registered and logged in to see this link.] [You must be registered and logged in to see this link.] [You must be registered and logged in to see this link.] [You must be registered and logged in to see this link.]
Về Đầu Trang Go down
conjin
Thành viên chính thức
Thành viên chính thức


Tổng số bài gửi : 13
Points Quality : 1611
Số lần được cảm ơn : 6
Join date : 28/07/2012

Bài gửiTiêu đề: Re: Tính khối lượng trong TDT   Tue Jul 31, 2012 10:57 am

qkhs.live đã viết:
Bạn liên hệ với Mr Dân đi. Nếu có ý định dùng ADS thì liên hệ trực tiếp với cậu ấy, cậu ấy sẽ test cho xem và hướng dẫn tỷ mỉ luôn.
Cảm ơn anh. Anh đã dùng qua hai phần mềm này có thể nêu những ưu điểm giúp em.
Hiện tại công ty em chủ yếu làm san nền + đường thành phố.
Về Đầu Trang Go down
qkhs.live
Thành viên VIP


Tổng số bài gửi : 764
Points Quality : 192960
Số lần được cảm ơn : 64
Join date : 15/09/2010
Age : 35
Đến từ : Tây Bắc

Bài gửiTiêu đề: Re: Tính khối lượng trong TDT   Tue Jul 31, 2012 11:58 am

Được, mình sẽ tổng hợp lại và Send mail cho bạn.
Thực ra mỗi cái có 1 ưu điểm riêng. quan trọng là dùng quen cái nào. Và cách hỗ trợ cũng như nâng cấp, cập nhật và bổ sung tính năng của nhà cung cấp đối với khách hàng thế nào.
Rất có thể sau khi mua xong sẽ bị bỏ mặc.
Bạn chuyên đường đô thị thì nên nghiên cứu cả AND cũng khá hay.

--------------------------------------------------------------------------
****************************************************************************


[You must be registered and logged in to see this link.]
[You must be registered and logged in to see this link.] [You must be registered and logged in to see this link.] [You must be registered and logged in to see this link.] [You must be registered and logged in to see this link.]
Về Đầu Trang Go down
dannv
Admin
Admin


Tổng số bài gửi : 54
Points Quality : 2487
Số lần được cảm ơn : 17
Join date : 31/08/2010

Bài gửiTiêu đề: Re: Tính khối lượng trong TDT   Tue Jul 31, 2012 2:14 pm

conjin đã viết:
qkhs.live đã viết:
Bạn liên hệ với Mr Dân đi. Nếu có ý định dùng ADS thì liên hệ trực tiếp với cậu ấy, cậu ấy sẽ test cho xem và hướng dẫn tỷ mỉ luôn.
Cảm ơn anh. Anh đã dùng qua hai phần mềm này có thể nêu những ưu điểm giúp em.
Hiện tại công ty em chủ yếu làm san nền + đường thành phố.
Chào conjin và bác qkhs.live.
Nếu conjin muốn dùng ads cho công việc của mình hãy liên hệ với mình theo số điện thoại: 0986 115 955. Mình luôn sẵn sàng demo giới thiệu cho bạn bộ giải pháp ads civil công ty mình cho bạn.
Chân thành cảm ơn.
Về Đầu Trang Go down
conjin
Thành viên chính thức
Thành viên chính thức


Tổng số bài gửi : 13
Points Quality : 1611
Số lần được cảm ơn : 6
Join date : 28/07/2012

Bài gửiTiêu đề: Re: Tính khối lượng trong TDT   Tue Jul 31, 2012 2:35 pm

qkhs.live đã viết:
Được, mình sẽ tổng hợp lại và Send mail cho bạn.
Thực ra mỗi cái có 1 ưu điểm riêng. quan trọng là dùng quen cái nào. Và cách hỗ trợ cũng như nâng cấp, cập nhật và bổ sung tính năng của nhà cung cấp đối với khách hàng thế nào.
Rất có thể sau khi mua xong sẽ bị bỏ mặc.
Bạn chuyên đường đô thị thì nên nghiên cứu cả AND cũng khá hay.
Cảm ơn anh. Em sẽ đợi mail anh.
Về Đầu Trang Go down
conjin
Thành viên chính thức
Thành viên chính thức


Tổng số bài gửi : 13
Points Quality : 1611
Số lần được cảm ơn : 6
Join date : 28/07/2012

Bài gửiTiêu đề: Re: Tính khối lượng trong TDT   Thu Aug 02, 2012 11:14 pm

Xin hỏi cách khai báo công dọc là cống tròn.
Xin cảm ơn.
Về Đầu Trang Go down
qkhs.live
Thành viên VIP


Tổng số bài gửi : 764
Points Quality : 192960
Số lần được cảm ơn : 64
Join date : 15/09/2010
Age : 35
Đến từ : Tây Bắc

Bài gửiTiêu đề: Re: Tính khối lượng trong TDT   Thu Aug 02, 2012 11:32 pm

Bạn chèn Block cống là cống tròn.
Mấy hôm nay bận quá, chưa kịp viết cái so sánh giữa TDT và ADS cho bạn được.

--------------------------------------------------------------------------
****************************************************************************


[You must be registered and logged in to see this link.]
[You must be registered and logged in to see this link.] [You must be registered and logged in to see this link.] [You must be registered and logged in to see this link.] [You must be registered and logged in to see this link.]
Về Đầu Trang Go down
conjin
Thành viên chính thức
Thành viên chính thức


Tổng số bài gửi : 13
Points Quality : 1611
Số lần được cảm ơn : 6
Join date : 28/07/2012

Bài gửiTiêu đề: Re: Tính khối lượng trong TDT   Fri Aug 03, 2012 9:09 am

qkhs.live đã viết:
Bạn chèn Block cống là cống tròn.
Mấy hôm nay bận quá, chưa kịp viết cái so sánh giữa TDT và ADS cho bạn được.

Cái block này mình tự tạo. chứ không khai báo kích thước như trong cống hộp được phải không a.
Anh có cái hướng dẫn chi tiết khai báo công dọc của TDT ko. Cho em xin một bản vào mail [You must be registered and logged in to see this link.]
Đọc cái hướng dẫn TDT không thấy chi tiết lắm về phần khai báo khuôn cũng như tính diện tích TDT.
Không biết anh có các bước hướng dẫn cụ thể của tdt không. nếu có thì cho e xin một ít để nghiên cứu.
Cái so sánh thì lúc nào cũng được anh àh. Cảm ơn anh đã nhiệt tình giúp đỡ
Về Đầu Trang Go down
qkhs.live
Thành viên VIP


Tổng số bài gửi : 764
Points Quality : 192960
Số lần được cảm ơn : 64
Join date : 15/09/2010
Age : 35
Đến từ : Tây Bắc

Bài gửiTiêu đề: Re: Tính khối lượng trong TDT   Fri Aug 03, 2012 1:49 pm

Ko có hướng dẫn chi tiết từng cái đâu. Chỉ có file hướng dẫn như trên trang chủ. Hôm nào rảnh mình hướng dẫn cậu 1 lần là biết hết.
Bên cậu mua 2 khóa bỏ rọ lâu lắm rồi giờ mới mang ra dùng àh? Very Happy
Hôm nay ra chỗ cty Thủy lợi thấy bên đó mua 1 khóa Kênh nhưng giám đốc cầm hơn năm nay chưa sử dụng tý nào.

--------------------------------------------------------------------------
****************************************************************************


[You must be registered and logged in to see this link.]
[You must be registered and logged in to see this link.] [You must be registered and logged in to see this link.] [You must be registered and logged in to see this link.] [You must be registered and logged in to see this link.]
Về Đầu Trang Go down
conjin
Thành viên chính thức
Thành viên chính thức


Tổng số bài gửi : 13
Points Quality : 1611
Số lần được cảm ơn : 6
Join date : 28/07/2012

Bài gửiTiêu đề: Re: Tính khối lượng trong TDT   Fri Aug 03, 2012 2:51 pm

qkhs.live đã viết:
Ko có hướng dẫn chi tiết từng cái đâu. Chỉ có file hướng dẫn như trên trang chủ. Hôm nào rảnh mình hướng dẫn cậu 1 lần là biết hết.
Bên cậu mua 2 khóa bỏ rọ lâu lắm rồi giờ mới mang ra dùng àh? Very Happy
Hôm nay ra chỗ cty Thủy lợi thấy bên đó mua 1 khóa Kênh nhưng giám đốc cầm hơn năm nay chưa sử dụng tý nào.
đúng là bỏ rọ lâu quá. lúc trước làm đường ô tô nên dùng nova nó tiện, Bây giờ làm cái đường đô thị nó hơi rối. nếu mà được anh có thể hướng dẫn giúp em sơ bộ vài cái. video hay chụp hình càng tốt.
Mong anh giúp đỡ.
Em đang bí
+ khai báo cống dọc là cống tròn.
+ Khai báo khuôn
+ Diện tích
+ Vét bùn tự động nhưng chỉ vét phạm vi cần không biết là tdt có làm được không.
Cảm ơn anh rất là nhiều
Về Đầu Trang Go down
qkhs.live
Thành viên VIP


Tổng số bài gửi : 764
Points Quality : 192960
Số lần được cảm ơn : 64
Join date : 15/09/2010
Age : 35
Đến từ : Tây Bắc

Bài gửiTiêu đề: Re: Tính khối lượng trong TDT   Fri Aug 03, 2012 3:21 pm

Cái vét bùn bạn có thể khai báo vét tự động bằng mẹo đào thay đất yếu. Tuyệt cú mèo luôn. Bạn khai báo từ đoạn nào đến đoạn nào có đất yếu. Hoặc khai báo tự động, thủ công ... Tùy từng trường hợp.
Phần cống dọc cực dễ luôn còn gì.
Yahoo bạn là gì? Hôm nào rảnh mình HD cho.

--------------------------------------------------------------------------
****************************************************************************


[You must be registered and logged in to see this link.]
[You must be registered and logged in to see this link.] [You must be registered and logged in to see this link.] [You must be registered and logged in to see this link.] [You must be registered and logged in to see this link.]
Về Đầu Trang Go down
dannv
Admin
Admin


Tổng số bài gửi : 54
Points Quality : 2487
Số lần được cảm ơn : 17
Join date : 31/08/2010

Bài gửiTiêu đề: Re: Tính khối lượng trong TDT   Fri Aug 03, 2012 4:20 pm

qkhs.live đã viết:
Ko có hướng dẫn chi tiết từng cái đâu. Chỉ có file hướng dẫn như trên trang chủ. Hôm nào rảnh mình hướng dẫn cậu 1 lần là biết hết.
Bên cậu mua 2 khóa bỏ rọ lâu lắm rồi giờ mới mang ra dùng àh? Very Happy
Hôm nay ra chỗ cty Thủy lợi thấy bên đó mua 1 khóa Kênh nhưng giám đốc cầm hơn năm nay chưa sử dụng tý nào.
2. hello.
Bên bạn conjin mua 2 khóa rồi ah, nếu dùng được thì dùng không dùng được hoặc không thích mang mình mình đổi cho (dạng nâng cấp thôi) mình hướng dẫn cho sử dụng ngon lành luôn đảm bảo ra tận tới lúc xuất hồ sơ.
có cái video sử lý nền đất yếu bằng ads làm chủ yếu giới thiệu tính năng pm.
[You must be registered and logged in to see this link.]
Hy vọng giúp gì được cho bạn.
Chân thành cảm ơn.
p/s. Mình đang cầm một lắm khóa tdt đây này. nhiều khách hàng không dùng được hoặc ko muốn dùng bên mình nâng cấp lên tất.
Về Đầu Trang Go down
VietCuong2012
Thành viên chính thức
Thành viên chính thức


Tổng số bài gửi : 12
Points Quality : 1977
Số lần được cảm ơn : 2
Join date : 03/11/2011

Bài gửiTiêu đề: Re: Tính khối lượng trong TDT   Fri Aug 03, 2012 4:53 pm

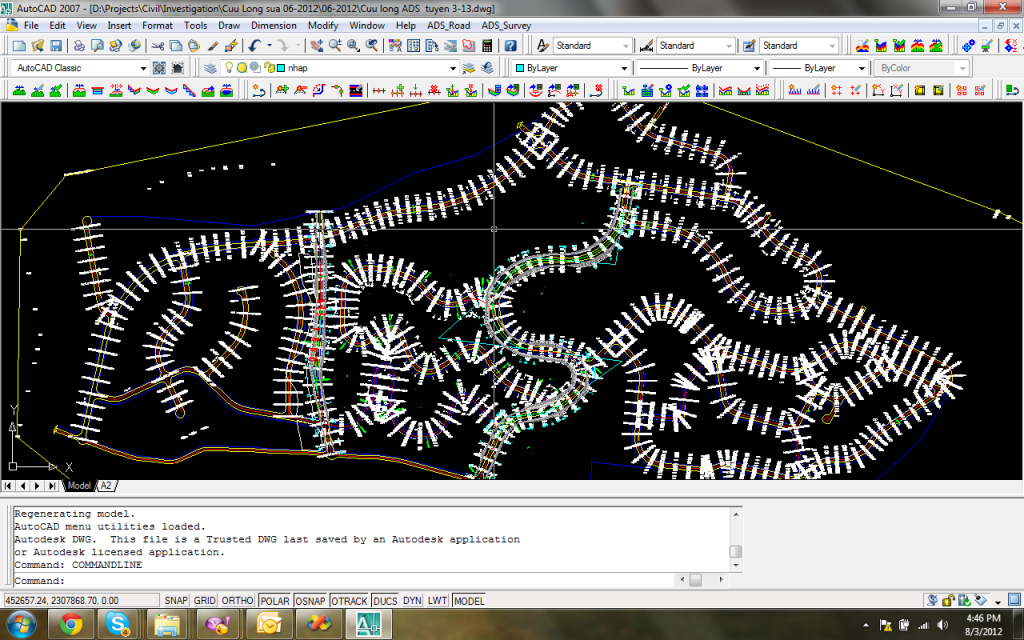

Mình giới thiệu với bạn một dự án mà CDC dùng ADS road để thiết kế cho cả một khu đô thị, do cam kết với khách hàng nên mình không thể upload file lên diễn đàn được. Tuy nhiên mình có thể show cho bạn xem trên máy của mình. Mình có để lại địa chỉ trên vietbuddytech.com

Rất hân hạnh được phục vụ bạn Smile

[You must be registered and logged in to see this link.]
Về Đầu Trang Go down
VietCuong2012
Thành viên chính thức
Thành viên chính thức


Tổng số bài gửi : 12
Points Quality : 1977
Số lần được cảm ơn : 2
Join date : 03/11/2011

Bài gửiTiêu đề: Re: Tính khối lượng trong TDT   Fri Aug 03, 2012 5:18 pm

Update lai cai link Smile
Về Đầu Trang Go down
qkhs.live
Thành viên VIP


Tổng số bài gửi : 764
Points Quality : 192960
Số lần được cảm ơn : 64
Join date : 15/09/2010
Age : 35
Đến từ : Tây Bắc

Bài gửiTiêu đề: Re: Tính khối lượng trong TDT   Fri Aug 03, 2012 9:04 pm

VietCuong2012 đã viết:
Update lai cai link Smile
ghép đc nhiều tuyến thế?

--------------------------------------------------------------------------
****************************************************************************


[You must be registered and logged in to see this link.]
[You must be registered and logged in to see this link.] [You must be registered and logged in to see this link.] [You must be registered and logged in to see this link.] [You must be registered and logged in to see this link.]
Về Đầu Trang Go down
VietCuong2012
Thành viên chính thức
Thành viên chính thức


Tổng số bài gửi : 12
Points Quality : 1977
Số lần được cảm ơn : 2
Join date : 03/11/2011

Bài gửiTiêu đề: Re: Tính khối lượng trong TDT   Fri Aug 03, 2012 9:28 pm

Thế bình thường thôi mà anh, để thêm mấy cái nữa còn khủng hơn

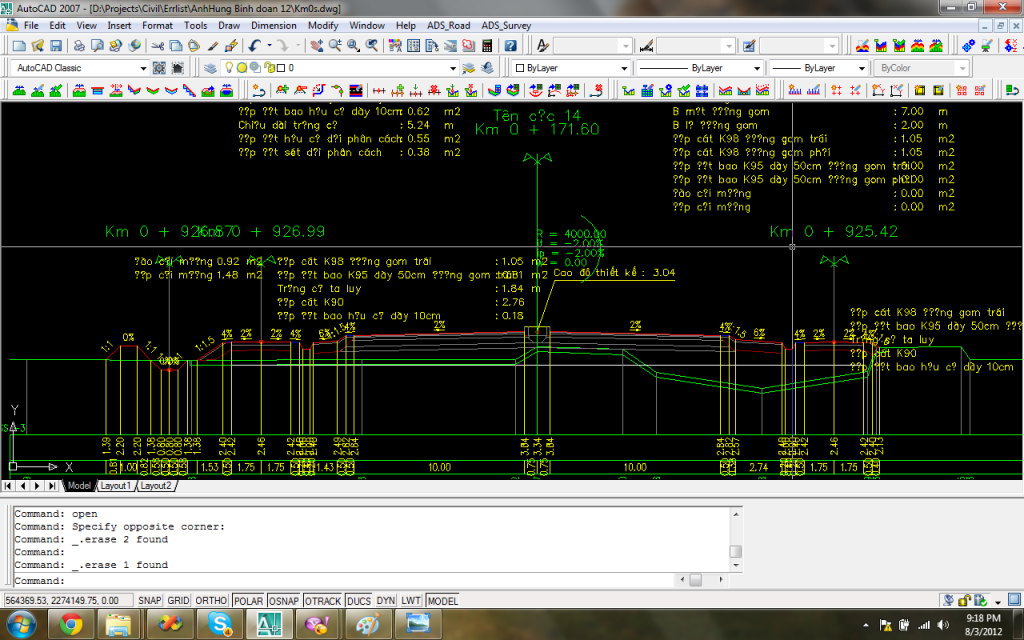

Đường cao tốc

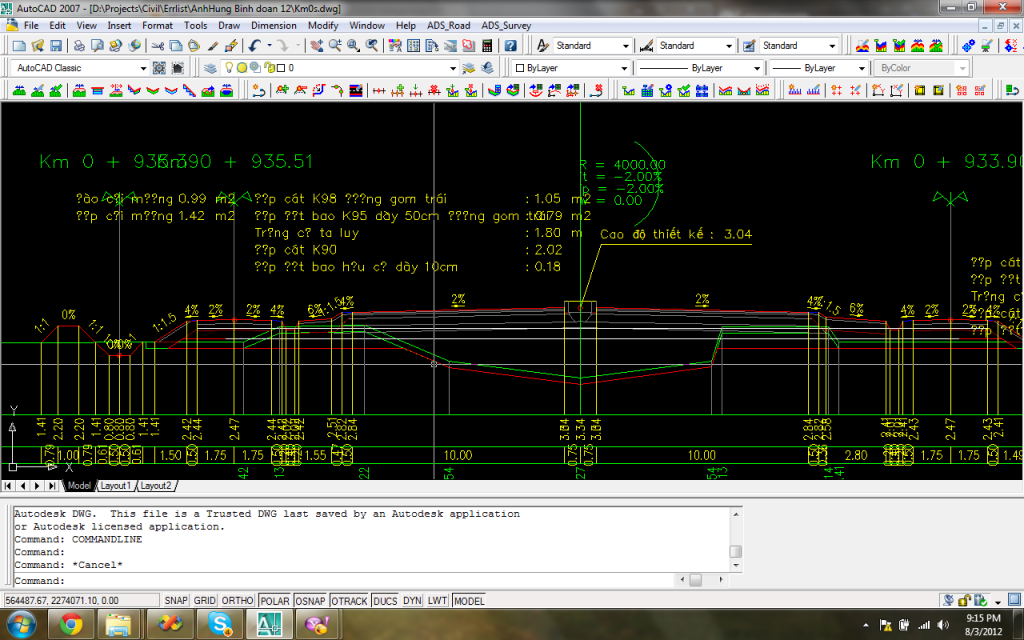

Đường cao tốc tiếp

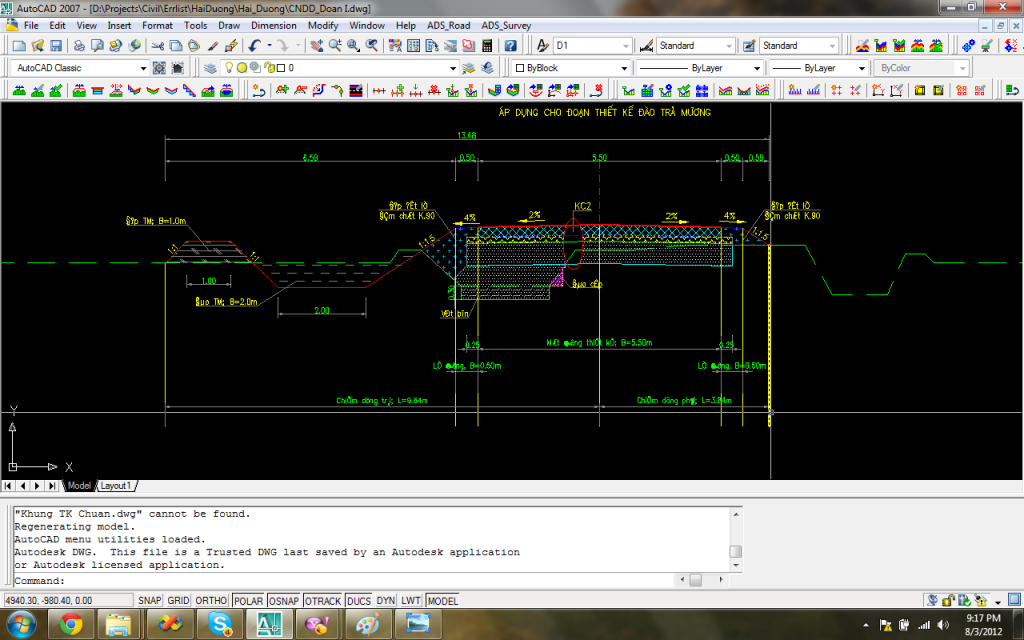

Giao thông nông thôn mới Smile


Lúc nào có time lại up tiếp cho anh xem sau nhé Smile
Về Đầu Trang Go down
conjin
Thành viên chính thức
Thành viên chính thức


Tổng số bài gửi : 13
Points Quality : 1611
Số lần được cảm ơn : 6
Join date : 28/07/2012

Bài gửiTiêu đề: Re: Tính khối lượng trong TDT   Sat Aug 04, 2012 10:05 am

Xin cảm ơn gợi ý của bác dannv em sẽ sử dụng và sẽ cân nhắc đề nghị của anh.
Cảm ơn anh [You must be registered and logged in to see this link.] đã trợ giúp.
Phần vét bùn em đã làm được.
Có một chỗ này em đang thắt mắt.
1/ Mở bằng tdt thì bản vẽ vẫn ok Nhưng mà em mở bằng cad thì cái đường đen của trắc dọc nó mất.
2/ Chức năng đưa tự động khung tên vào bãn vẻ trắc ngang chưa làm được. Em đang để TN theo 1 hàng(1 cột có hai trắc ngang) nếu muốn đưa tự động vào khung in 4 trắc ngang theo thứ tự 2 hàng và 2 cột thi làm thế nào. Mặt dù đã thử rất nhiều lần nhưng mà vẫn chưa làm được.
3/trắc dọc có tự động đưa khung tên vào như trắc ngang được không(ví dụ như trắc dọc cũng tương đối dài).
Làm phiền các anh hướng dẫn 1 tý.
Về Đầu Trang Go down
qkhs.live
Thành viên VIP


Tổng số bài gửi : 764
Points Quality : 192960
Số lần được cảm ơn : 64
Join date : 15/09/2010
Age : 35
Đến từ : Tây Bắc

Bài gửiTiêu đề: Re: Tính khối lượng trong TDT   Sat Aug 04, 2012 10:28 am

conjin đã viết:

Phần vét bùn em đã làm được.
Có một chỗ này em đang thắt mắt.
1/ Mở bằng tdt thì bản vẽ vẫn ok Nhưng mà em mở bằng cad thì cái đường đen của trắc dọc nó mất.
2/ Chức năng đưa tự động khung tên vào bãn vẻ trắc ngang chưa làm được. Em đang để TN theo 1 hàng(1 cột có hai trắc ngang) nếu muốn đưa tự động vào khung in 4 trắc ngang theo thứ tự 2 hàng và 2 cột thi làm thế nào. Mặt dù đã thử rất nhiều lần nhưng mà vẫn chưa làm được.
3/trắc dọc có tự động đưa khung tên vào như trắc ngang được không(ví dụ như trắc dọc cũng tương đối dài).
Làm phiền các anh hướng dẫn 1 tý.
@conjin:
1. Bạn thay đổi lại trong Opition của Autocad. (Cũng ko cần thiết).
2. Bạn chèn khung tên bằng khung của bạn là OK.
3. Cái này TDT ko có mà chỉ cắt TD ra cho bạn thôi. (ADS thì cái này làm rất tốt).
Còn hướng dẫn chi tiết thì chỉ có qua Team mình làm cho 1 lần là biết. Mà sao bạn không liên hệ trực tiếp với bên TDT. Các anh bên đó rất nhiệt tình, sẵn sàng lấy file về làm hộ bạn nếu như bạn bị vướng mắc hoặc có ý nhờ vả.
@VietCuong2012: Cái ADS của bác chạy nhiều tuyến trên bản vẽ ko biết có phải làm lại vài phát ko Very Happy
Bên TDT chạy nhiều tuyến phát được phát ko, hay bị lỗi cái này.
Nhưng TDT có 1 cái hay là có thêm lệnh xóa tuyến và định vị tuyến. Nếu ko có cái này chẳng may chạy đè tuyến vào nhau thì mệt với nó. Tất nhiên là ADS cho phép Move nhưng đã đè vào nhau rồi thì muốn xóa đi ko dễ lắm.
Cái nữa là cái sửa số liệu của ADS ý tưởng mới mẻ, có nhiều người thích cách này nhưng cũng ko ít người thấy bất cập. Tôi cũng thấy thế. Nếu thêm cho sửa trực tiếp số liệu trên bản vẽ hiện hành nữa thì hay hơn. Ví dụ thế này: Nếu bản vẽ bạn vừa sửa số liệu trực tiếp trên CN xong (bằng cách kéo đường thiên nhiên) sau đó lại muốn sửa từ file số liệu, khi đó ADS load từ 1 file mới về là lại mất cái vừa sửa trực tiếp từ cắt ngang.
Cái áp khuôn của ADS lại rất hay và đa dạng. Có thể tự động áp khuôn khác nhau theo khai báo giữa nền đào và nền đắp để tính được khối lượng lớp đầm nén K98 (95) theo bảng 23 (31) tiêu chuẩn 4054-2005. Cái này TDT ko làm được mà phải làm thủ công.
Cũng phần khuôn: cái kéo dài khuôn tự động ADS làm tốt hơn. TDT một số trường hợp ko làm được và khuông tự kéo dài khuôn phần rãnh đan.
Trên đây là 1 số so sánh giữa TDT và ADS chưa đầy đủ. bạn conjin có thể tham khảo và lựa chọn.

--------------------------------------------------------------------------
****************************************************************************


[You must be registered and logged in to see this link.]
[You must be registered and logged in to see this link.] [You must be registered and logged in to see this link.] [You must be registered and logged in to see this link.] [You must be registered and logged in to see this link.]
Về Đầu Trang Go down
Sponsored content




Bài gửiTiêu đề: Re: Tính khối lượng trong TDT   Today at 6:33 pm

Về Đầu Trang Go down


Tính khối lượng trong TDT

Xem chủ đề cũ hơn Xem chủ đề mới hơn Về Đầu Trang

 Xem thêm các bài viết khác cùng chuyên mục

-
Trang 1 trong tổng số 2 trangChuyển đến trang : 1, 2  Next

Permissions in this forum:Bạn không có quyền trả lời bài viết
DIỄN ĐÀN GIAO THÔNG VÙNG TÂY BẮC :: CHUYÊN MỤC ĐƯỜNG-CTTN NHỎ :: THIẾT KẾ ĐƯỜNG-CTTN NHỎ-
